LASAL VISUDesigner:

Hardware-onafhankelijke visualisatie vereenvoudigen

Met huidige web standaarden zoals HTML5, CSS3 en Javascript kunnen  visualisatie oplossingen optimaal weergegeven worden op verschillende HMI-apparaten met de nieuwe hardware-onafhankelijke en gebruiksvriendelijke LASAL VISUDesigner engineering tool van SIGMATEK. Dankzij een geoptimaliseerde browser kan deze visualisatie nu ook op minder krachtige hardware worden weergegeven.

Configureren in plaats van programmeren
De grafische interfaces zijn ontworpen en geconfigureerd met behulp van moderne design thema's en een uitgebreide bibliotheek met vooraf gedefinieerde besturingen. In de grafische editor kunnen bedieningselementen worden gegroepeerd in functie-eenheden zoals bijvoorbeeld temperatuur zones en deze kunnen naar wens worden hergebruikt.

De grafische elementen kunnen ook worden samengesteld uit puzzel-achtige onderdelen zonder diepgaande kennis van programmeren te hebben. Omdat de optica en de logica van de besturing gescheiden kunnen worden, is het mogelijk om gemakkelijk visualisatie-projecten te maken in meerdere display variaties en deze bij andere applicaties in te laden.

Open voor alles
De moderne HMI-tool is opgebouwd als modulair toolkit systeem en ondersteunt Multi Touch interacties. Deze kit biedt specialisten alle denkbare vrijheden om gebruik te maken van web technologieën. Individueel ontworpen graphics en besturingselementen, animaties, video’s en audio bestanden kunnen eenvoudig worden geïntegreerd.
Voor machine concepten met optionele modules kunnen de parametersets van de bestaande machine module dynamisch worden geladen. Met de LASAL VISUDesigner kan een dynamische evaluatie van apparatuur varianten plaatsvinden en voldoet aan de eis voor machines met plug & play mogelijkheden.

Flexibel machine componenten integreren tijdens productie:

Safety Hot Swap

Het S-DIAS Safety systeem van SIGMATEK voorziet de gebruiker een hoge mate van vrijheid bij het ontwerpen van projecten voor veiligheids-concepten. Ideaal voor modulaire productiemachines of lijnen met optionele modules zoals laad-en losunits of handling- en transportsystemen. De modulaire machine units zijn uitgerust met hun eigen veiligheidsbesturing en communiceren via een hoger besturingsniveau met het VARAN industriële ethernet. De nieuwe Hot-Swap-functie zorgt ervoor dat de machine-componenten met hun Safety cpu's flexibel in het systeem kunnen worden geïntegreerd; uitloggen en inloggen op het computernetwerk op een andere locatie -en dat tijdens runtime. De primaire centrale veiligheidsbesturing kan tot 70 optionele substations met noodstopfunctie beheren.

 Het overal Safety programma wordt eenmalig gemaakt met alle deelnemende units in het machine netwerk en net als een modulaire machine of lijn kunnen deze vervolgens naar wens worden gecombineerd. Optionele systeemmodules met geïntegreerde noodstopfunctie kunnen worden toegevoegd aan machines en systemen of afgemeld tijdens actieve werking zonder herstart. De verbinding wordt dynamisch gemaakt met behulp van een eenvoudig functiegericht inlogmechanisme – zonder een hardware schakelaar. Het einde van de verbinding wordt geactiveerd met een beveiligde ingang. Via de plug & Play-functie bespaart de flexibele SIGMATEK Safety-oplossing de gebruiker waardevolle tijd in het productieproces en verhoogt tegelijkertijd de output.

 Wanneer een unit wordt gescheiden van de centrale Safety besturing zonder eerst uit te loggen, wordt een noodstop geactiveerd in alle aangesloten machine modules nadat de configureerbare Watchdog-tijd is verstreken.

 De VARAN service tool biedt een breed scala aan analyse functies-alle gegevens kunnen worden geanalyseerd, geëvalueerd en verder verwerkt. Dit maakt een precieze samenvatting over de kwaliteit van de netwerk -en project cycli mogelijk. De VA 011 kan worden verbonden met andere analyseprogramma's zoals wireshark.

 Naast de Safety controller bevat het modulaire Safety systeem in pocket formaat verschillende Safety-I/O's en drives met Safety functies. De veiligheidsoplossing kan daarom perfect op de veiligheidsrelevante toepassing worden afgestemd.

 SIGMATEK heeft de veiligheidstechniek zo ontworpen, dat de veiligheids-relevante signalen via een Black Channel over alle transport media (ethernet, can) verstuurd kan worden. Met kabel-aangesloten oplossingen is een enkele kabel voldoende voor veiligheid en standaard communicatie. Data wordt verzonden via de Industrial Ethernet VARAN, maar kan ook draadloos worden verzonden met WLAN. Het trilling bestendige S-Dias veiligheidssysteem is daarom ook optimaal geschikt voor mobiele toepassingen zoals “Driverless” transportsystemen.

 Met de LASAL SAFETY Designer kunnen de veiligheidstoepassingen van S-Dias comfortabel worden geconfigureerd. De efficiënte engineering tool biedt een uitgebreide bibliotheek met standaard, evenals Safety functie componenten (gebaseerd op de PLC Open standaard).

 De S-DIAS veiligheidsoplossingen voldoen aan SIL 3 (conform IEC 62061) en PL e Cat. 4 (volgens EN ISO 13849-1/-2).

HGW 1033:

Wireless, Multi-Touch & Safety functies

Met het wireless handheld HGW 1033 panel haalt SIGMATEK alles uit de kast qua besturingscomfort. Allereerst worden door middel van draadloze data-overdracht de meters lange kabels in de productiehal geëlimineerd. Ten tweede heeft het mobiele paneel een 10.1-inch Multi-Touch-display (PCT) geschikt voor industriële toepassingen en biedt een breed scala aan visualisatieopties en een intuïtief besturingsconcept.

 De moderne HMI is tevens uitgerust met veiligheidsfuncties: bevestiging knop, sleutelschakelaar en een verlichte noodstop-knop. Indien inactief, wordt de knop grijs. Een verlichte rode paddenstoel knop geeft aan dat de HGW-1033 op de juiste manier is gekoppeld aan het systeem en de veiligheidselementen klaar zijn voor gebruik. Net als bij de functie-georiënteerde data, worden de safety gegevens verzonden via het standaard WLAN-netwerk, volgens het van Black Channel principe. Met de draadloze HMI kan de machine-operator flexibel inspectie punten selecteren en meerdere machines, robots of systeem op hetzelfde moment met slechts één deelvenster bedienen. Voor dit doel is een safe 7-segment display voor machine-identificatie geïntegreerd.

 Een dual-core EDGE2 technologie processor biedt de nodige visualisatie kracht, evenals de geïntegreerde accu, die 2 uur ononderbroken gebruikt zonder te hoeven opladen van mobiele het toezichtpanel garandeert. Het draadloze paneel ondersteunt OPC-UA en bevat standaard een USB-interface. Optioneel kan een RFID-lezer voor het gebruik van toegangsniveaus worden geïntegreerd.  Volledig uitgerust, weegt de HGW-1033 inclusief veiligheidselementen en accu-pack weegt 1500 g en is daardoor licht in het gebruik ten opzichte van andere handheldapparaten. Op de grip-unit aan de achterzijde zijn er magneten geplaatst zodat de HMI op de machine kan worden bevestigd zonder speciale houder.

Bekijk de Techspecs voor laatste model met optioneel encoders.

Flexible in Design. Smart in Application.

SIGMATEK innoveert met X-DIAS

"Flexible in Design. Smart in Application." is het motto van SIGMATEK. De in Salzburg gevestigde aanbieder van totaaloplossingen komt met een belangrijke innovatie; X-DIAS I/O-elektronica voor op maat gemaakte printplaten.

Aan de softwarekant zijn er ook een aantal ontwikkelingen: een breed scala aan verbeteringen in de LASAL-engineering omgeving, evenals nieuwe interfaces met externe tools, digital twin en overkoepelende systemen. Ook de visualisatie software en de oplossingen voor het navigeren door AGV's en AMR's zijn verder ontwikkeld.

I/O voor op maat gemaakte printplaten: X-DIAS
  I/O voor op maat gemaakte printplaten: X-DIAS Met X-DIAS lanceert SIGMATEK een I/O-systeem voor op maat gemaakte print platen als aanvulling op het gevestigde S-DIAS automatiserings systeem. X-DIAS verhoogt de flexibiliteit voor serie machine bouwers met middelgrote en hoge volumes en zorgt voor minimale bedrading in de machine. De modules kunnen eenvoudig worden geïntegreerd in het OEM-ontwerp van printplaten, wat de tijd om te bedraden verminderd en dus kosten bespaart.

  De nieuwe I/O-serie is gebaseerd op het beproefde S-DIAS-systeem en is dus net zo robuust en trillingsbestendig. Met 12,5 x 102 x 63 mm zijn de X-DIAS-modules zelfs minder diep. Dankzij een elektromechanische aanpassing is het mogelijk om de modules afzonderlijk en rechtstreeks op de printplaten aan te sluiten.

Functie-geoptimaliseerd voor bedradingsborden
  De X-DIAS-modules zijn uitgerust met een LED-status weergave en codeerpennen. De bijbehorende boorgaten bevinden zich op de printplaten op de overeenkomstige modulepositie. Deze mechanische codering voorkomt foutieve plaatsing en bedrading: Click & Go.

  Het gebruik van printplaten elimineert de noodzaak van handmatige enkel aderige bedrading. Bovendien kunnen de benodigde zekeringen, scheidingsrelais en de benodigde tussenbedrading op de printplaat worden geplaatst. Dit vermindert de bedradings- en inspanningen voor inbedrijfstellings aanzienlijk.

Eenvoudige integratie
  Voor de communicatie met het besturingssysteem zijn standaard bussystemen beschikbaar (bijv. Industrial Ethernet VARAN-bus). Naast de printplaten kan ook het complete moduleprogramma S-DIAS en P-DIAS worden gebruikt, bijvoorbeeld voor varianten van de basismachine.

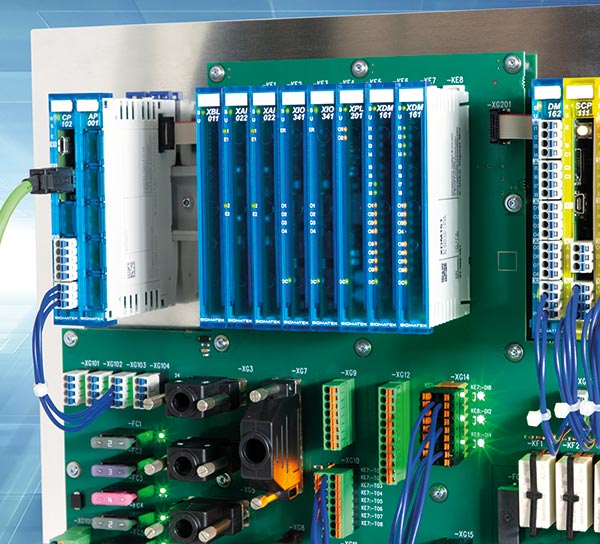

  Het is mogelijk om X-DIAS-modules rechtstreeks aan te sluiten op de backbone-bus van S DIAS-modules door gebruik te maken van een lintkabel samen met de S/X-DIAS-adaptermodule AP001. Deze directe verbinding verlaagt de kosten doordat er geen veldbus nodig is. Met slimme routering op het X-DIAS-bord wordt de communicatie-bus van de ene module naar de andere doorgegeven.

Comfortabele techniek
  Zoals alle I/O-systemen van SIGMATEK is X-DIAS naadloos geïntegreerd in de objectgeoriënteerde engineeringtool LASAL. Het maken van applicaties is comfortabel en eenvoudig, omdat de objectgeoriënteerde programmering met grafische weergave zorgt voor een zeer duidelijke projectstructuur, evenals maximale modulariteit en herbruikbaarheid.

 XDIAS I/O SYSTEM
