COMPACTE, KRACHTIGE, & BETROUWBARE FREQUENTIEREGELAAR VAN SIGMATEK:
Frequentieregelaar, FDD 3000 serie
SIGMATEK biedt in haar brede aandrijfportfolio de FDD 3000, een range frequentieregelaars aan. Asynchrone motoren kunnen nu nauwkeurig & eenvoudig worden aangestuurd.
De compacte units zijn verkrijgbaar in 8 bouwvormen. De één - of driefasen frequentieregelaars (200/240 VAC of 380/480 VAC) hebben een vermogensbereik van 0,37 tot 132 kW. Deze units zijn de ideale oplossing voor motion applicaties die kosteneffectief moeten zijn. De FDD 3000 frequentieregelaar zorgt voor een maximale performance in open loop vector of sensorless motor control (RFC-A). Ook zijn er energiebesparende functies beschikbaar voor toepassingen binnen applicaties met pompen en ventilatoren.
Door de compacte bouwvorm van de frequentieregelaars en de optie om de units (tot en met bouwvorm 6) strak tegen elkaar aan te monteren kan de beperkte ruimte in de besturingskast meer benut worden. Met een overbelasting tot 180% zijn de FDD 3000 frequentieregelaars ideaal voor toepassingen die een hoog koppel eisen.
De FDD 3000 frequentieregelaars worden standaard geleverd met een geïntegreerd EMC filter voor een industrieel net, klasse A. Met het optioneel EMC filter kunnen de regelaars worden gebruikt voor klasse B, huishoudelijk net. Twee Safe Torque STO-ingangen (SIL 3/PL e) zorgen voor een veilige afschakeling en bespaart u een noodstop relais.
De communicatie tussen de FDD 3000 frequentieregelaar met de Sigmatek CPU en de LASAL software, waaronder ook de parametering, verloopt via de Sigmatek CAN- of VARAN-module. Handmatig een frequentieregelaar via een keypad parametreren behoort tot het verleden, complete parametrering verloopt efficiënt en overzichtelijk via de LASAL software. Met een paar klikken is de FDD 3000 frequentieregelaar ingeregeld en klaar voor gebruik. Diagnostische gegevens, zoals bijvoorbeeld het actuele verbruik of koppel van de motor kunnen voor predictive maintenance worden gemonitord.
De compacte FDD 3000 frequentieregelaars kunnen worden gebruikt in uiteenlopende applicaties voor bijvoorbeeld transportbanden, extruders, ventilatoren en pompen.

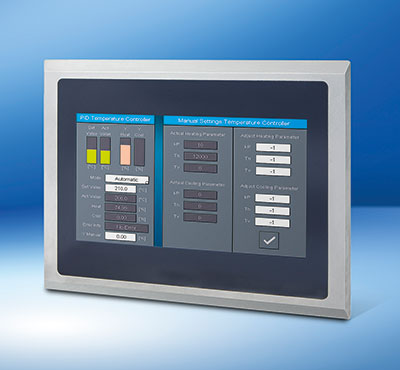

7-inch bedieningspaneel met rvs front:
ETT 736
Met een robuust, maar elegant ontworpen rvs front (IP65) is het 7" inbouw ETT 736 paneel de juiste keuze voor toepassingen met strenge hygiënische eisen. Voorbeelden hiervan zijn de farmaceutische, voedsel- en verpakkingsindustrie, waar bedieningsapparaten vaak en grondig moeten worden gereinigd en een front zonder vuile randen een groot pluspunt is.
Het fanless wide screen HMI scherm is uitgerust met een EDGE2 Technology dual-core processor, 8 digitale ingangen en 8 kortsluitvaste digitale uitgangen. Met 1x USB 2.0, (Type A), 1x USB-OTG, 2x Ethernet 10/100 en 1x CAN zijn diverse standaard interfaces voorzien voor een flexibele systeemaansluiting.
De geïntegreerde printplaten hebben een oppervlaktebehandeling gehad en zijn daarmee bestand tegen omgevingsvocht. Het analoge resistieve single-touch screen dat wordt gebruikt, zorgt voor een betrouwbare werking – zelfs bij gebruik van op zout gebaseerde reinigings vloeistoffen.
Meer Performance voor S-DIAS Safety System:
Safety CPU SCP 211
Programmeerbare, flexibele veiligheid is een belangrijk onderdeel van een intelligent machineontwerp. Met S-DIAS Safety van SIGMATEK heeft de gebruiker een zeer economische oplossing die voldoet aan de hoogste veiligheidsnormen (SIL 3, PL e). De SCP 211 Safety CPU biedt nu nog meer prestaties.
Vier keer de verwerkingssnelheid van zijn kleine zusje, de SCP 111, evenals meer geheugen voor gebruikersprogramma's (1 MB Flash, 500 kB SRAM) en remanent geheugen voor parameterlijsten en variabelen. De 25 mm brede DIN-railmodule levert een totale stroomsterkte van 1,6 A om de S-DIAS Safety-modules van stroom te voorzien en is daarmee de juiste keuze voor diverse veiligheidstoepassingen. Nieuwe functies zoals het maken van arrays, markeringsvariabelen, constanten in lijstformulieren en herlaadbare parameterlijsten vereenvoudigen het maken en verwerken van veiligheidstoepassingen.
De grafische editor van de LASAL SAFETY Designer maakt het ontwikkelen van veiligheidsrelevante toepassingen eenvoudig en comfortabel. In de bibliotheek zijn meer dan 50 safety functieblokken op basis van PLCopen beschikbaar, zoals noodstop, tweehandbediening en vergrendeling. Aan de SCP 211 zijn nieuwe safety functieblokken voor interpolatie, conversie van data-eenheden en arrayverwerking toegevoegd. Het safety-programma wordt slechts één keer gemaakt met alle optionele modules en kan vervolgens naar wens worden geconfigureerd. Dit betekent dat er één safety programma is voor alle uitbreidings fasen van een machine.
De hardware van het modulaire, TÜV-gecertificeerde S-DIAS Safety System bestaat altijd uit een Safety CPU, die de toepassing bewaakt of aanstuurt en veilige I/O-modules. Hier zijn er veilige digitale in- en uitgangen, analoge ingangen, relaisuitgangen en SSI absolute encoderingangen die flexibel kunnen worden gecombineerd. S-DIAS Safety is naadloos geïntegreerd in het S-DIAS besturingssysteem van SIGMATEK, maar kan ook als stand-alone oplossing worden geïmplementeerd.
PW 022:
Nauwkeurige besturing van zware lasten
De PW-022 uit de S-DIAS productfamilie wordt gebruikt voor besturing van inductieve (bij toenemende frequentie neemt de weerstand toe) en ohmse (weerstand onafhankelijk van frequentie elektrische spanning) belasting. Met de compacte puls breedte module kunnen bijvoorbeeld magneten en proportionele drukregelaars correct en comfortabel worden bestuurd.
De basisfrequentie van de puls breedte modulatie varieert van 30.5 Hz tot 20 KHz. Zowel de puls breedte als de frequentie kan worden ingesteld via de software in stappen van 0,5. De +18-30 V DC voedingsspanning wordt gemonitord voor onderspanning. Daarnaast zorgt een kortsluit-vaste verbinding voor een veilige werking.
De PW-022 kan, zoals met alle DIN-rail modules van de uiterst compacte S-Dias I/O-reeks van SIGMATEK, gemakkelijk geprogrammeerd en geconfigureerd worden met de object-georiënteerde software engineering tool LASAL. Voor eenvoudige schematische integratie is een EPLAN macro beschikbaar.
